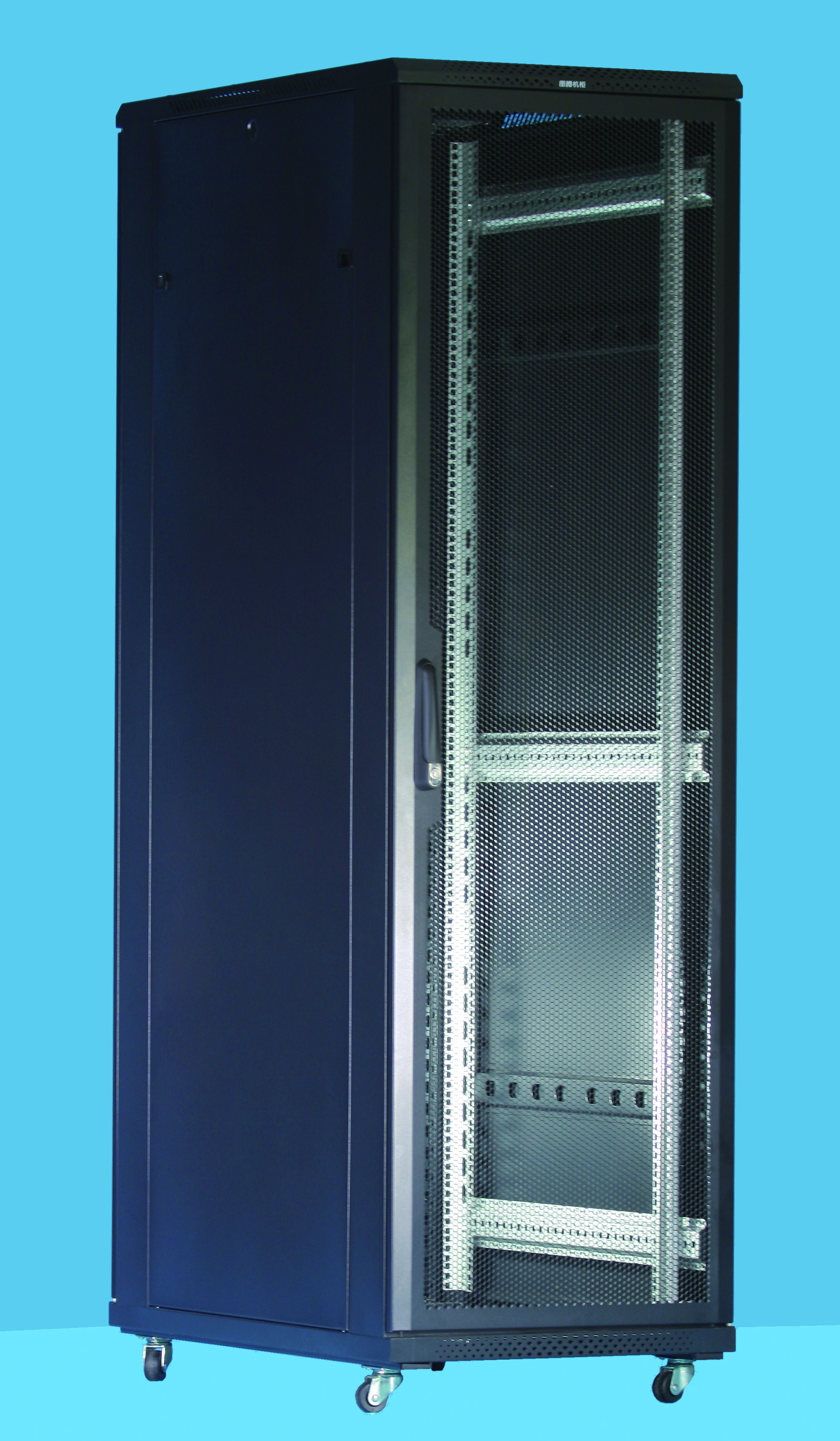

特點:
◆ 外觀設計(專利)高貴典雅,工藝精湛,尺寸精密,極富時代氣息,為您的工程
增添價值;
◆ 平板高密度六角網孔前后門,一攬子解決機械保護、通風散熱、外部觀察機器運行狀態三方面的使用要求; 通風率達到了71.2%;
◆ 前后為圓形通風孔的上下框;
◆ 可同時安裝腳輪和支腳;
◆ 結構堅固,最大靜載達800KG(帶支腳);
◆ 可關閉的上部、下部多處走線通道,底部大走線孔尺寸可按需調整;
◆ 可選配安裝底座,達到固定機柜、底部過線、底部送冷風、防鼠的要求;
◆ 可方便地安裝圖騰機柜集中配電單元(專利);
◆ 前門配高級典雅鎖;
◆ 高效堅固的并柜連接(專利);
◆ 齊全的可選配件. |
| ◆ 標準 |
符合ANSI/EIA RS-310-D、IEC297-2、DIN41491;
PART1、DIN41494; PART7、 GB/T3047.2- 92標準;兼容ETSI標準.
|
| ◆ 承載 |
靜載承重達800KG(帶支腳) |
| ◆ 防護等級 |
IP20 |
| ◆ 主要材料 |
SPCC優質冷軋鋼板制作;
厚度:方孔條2.0mm,安裝梁1.5mm,其它1.2mm.
|
| ◆ 表面處理 |
方孔條為本色;
其余:脫脂、磷化、靜電噴塑.
|
|
訂購號
|
容量
(U)
|
寬度
(mm)
|
深度
(mm)
|
高度
(不含風扇)
(mm)
|
包裝尺寸
W*D*H
|
體積
(CBM)
|
備 注
|
|
G3.6647.98■■X
|
47
|
600
|
600
|
2277
|
670*670*2307
|
1.0356
|
標準配置：6位國標電源排插1個,固定板部件3塊,風扇部件1套(除600深機柜配2只風扇外,其余配4只風扇),2"重型腳輪4只,M12支腳4只,M6方螺母螺釘40套,內六角扳手1只。800寬機柜配2根金屬走線槽部件,1000深以
上機柜配2根輔助方孔條(不含1000深)。
|
|
G3.6847.98■■X
|
800
|
670*870*2307
|
1.3448
|
|
G3.6947.98■■X
|
900
|
670*970*2307
|
1.4993
|
|
G3.6047.98■■X
|
1000
|
670*1070*2307
|
1.6539
|
|
G3.6147.98■■X
|
1100
|
670*1170*2307
|
1.8085
|
|
G3.6247.98■■X
|
1200
|
670*1270*2307
|
1.9630
|
|
G3.8647.98■■X
|
800
|
600
|
870*670*2307
|
1.3448
|
|
G3.8847.98■■X
|
800
|
870*870*2307
|
1.7462
|
|
G3.8947.98■■X
|
900
|
870*970*2307
|
1.9669
|
|
G3.8047.98■■X
|
1000
|
870*1070*2307
|
2.0673
|
|
G3.8147.98■■X
|
1100
|
870*1170*2307
|
2.3483
|
|
G3.8247.98■■X
|
1200
|
870*1270*2307
|
2.5490
|
|
G3.6642.98■■X
|
42
|
600
|
600
|
2055
|
670*670*2085
|
0.9360
|
|
G3.6842.98■■X
|
800
|
670*870*2085
|
1.2153
|
|
G3.6942.98■■X
|
900
|
670*970*2085
|
1.3550
|
|
G3.6042.98■■X
|
1000
|
670*1070*2085
|
1.4947
|
|
G3.6142.98■■X
|
1100
|
670*1170*2085
|
1.6344
|
|
G3.6242.98■■X
|
1200
|
670*1270*2085
|
1.7741
|
|
G3.8642.98■■X
|
800
|
600
|
870*670*2085
|
1.2513
|
|
G3.8842.98■■X
|
800
|
870*870*2085
|
1.5781
|
|
G3.8942.98■■X
|
900
|
870*970*2085
|
1.7595
|
|
G3.8042.98■■X
|
1000
|
870*1070*2085
|
1.9409
|
|
G3.8142.98■■X
|
1100
|
870*1170*2085
|
2.1223
|
|
G3.8242.98■■X
|
1200
|
870*1270*2085
|
2.3037
|
|
G3.6637.98■■X
|
37
|
600
|
600
|
1833
|
670*670*1863
|
0.8363
|
|
G3.6837.98■■X
|
800
|
670*870*1863
|
1.0859
|
|
G3.6937.98■■X
|
900
|
670*970*1863
|
1.2108
|
|
G3.6037.98■■X
|
1000
|
670*1070*1863
|
1.3356
|
|
G3.6137.98■■X
|
1100
|
670*1170*1863
|
1.4604
|
|
G3.6237.98■■X
|
1200
|
670*1270*1863
|
1.5852
|
|
G3.8637.98■■X
|
800
|
600
|
870*670*1863
|
1.0859
|
|
G3.8837.98■■X
|
800
|
870*870*1863
|
1.4101
|
|
G3.8937.98■■X
|
900
|
870*970*1863
|
1.5722
|
|
G3.8037.98■■X
|
1000
|
870*1070*1863
|
1.7343
|
|
G3.8137.98■■X
|
1100
|
870*1170*1863
|
1.8963
|
|
G3.8237.98■■X
|
1200
|
870*1270*1863
|
2.0584
|
|
G3.6632.98■■X
|
32
|
600
|
600
|
1610
|
670*670*1640
|
0.7362
|
標準配置：6位國標電源排插1個,固定板部件1塊,風扇部件1套(除600深機柜配2只風扇外,其余配4只風扇),2"重型腳輪4只,M12支腳4只,M6方螺母螺釘20套,內六角扳手1只。800寬機柜配2根金屬走線槽部件,1000深以上機柜配2根輔助方孔條(不含1000深)。
|
|
G3.6832.98■■X
|
800
|
670*870*1640
|
0.9560
|
|
G3.6932.98■■X
|
900
|
670*970*1640
|
1.0658
|
|
G3.6032.98■■X
|
1000
|
670*1070*1640
|
1.1757
|
|
G3.6132.98■■X
|
1100
|
670*1170*1640
|
1.2856
|
|
G3.6232.98■■X
|
1200
|
670*1270*1640
|
1.3955
|
|
G3.6627.98■■X
|
27
|
600
|
600
|
1388
|
670*670*1418
|
0.6460
|
|
G3.6827.98■■X
|
800
|
670*870*1418
|
0.8266
|
|
G3.6927.98■■X
|
900
|
670*970*1418
|
0.9216
|
|
G3.6027.98■■X
|
1000
|
670*1070*1418
|
1.0166
|
|
G3.6127.98■■X
|
1100
|
670*1170*1418
|
1.1116
|
|
G3.6227.98■■X
|
1200
|
670*1270*1418
|
1.2066
|
|
G3.6622.98■■X
|
22
|
600
|
600
|
1166
|
670*670*1196
|
0.5369
|
|
G3.6822.98■■X
|
800
|
670*870*1196
|
0.6971
|
|
G3.6922.98■■X
|
900
|
670*970*1196
|
0.7773
|
|
G3.6022.98■■X
|
1000
|
670*1070*1196
|
0.8574
|
|
G3.6122.98■■X
|
1100
|
670*1170*1196
|
0.9375
|
|
G3.6222.98■■X
|
1200
|
670*1270*1196
|
1.0177
|
|
G3.6618.98■■X
|
18
|
600
|
600
|
988
|
670*670*1028
|
0.4615
|
備注 1.機柜前后門均為平板六角網孔門(配典雅鎖)；
訂購代碼:G3.■■■■.98■■X
2.機柜前門為單開平板六角網孔門(配典雅鎖),后門為雙開平板六角網孔門（配典雅鎖）；
.訂購代碼:G3.■■■■.96■■X
3.風扇高度為44mm.
定購號定義： G3.■■■■.■■00X 機柜顏色為RAL7035SN
G3.■■■■.■■01X 機柜顏色為RAL9004SN
G3.■■■■.■■■■X “X”表示非環保
|
